无机真石漆施工发花!发黄!发差的解决方法大全

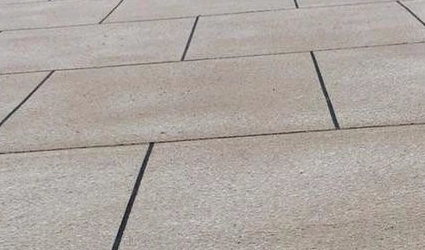

1.基层酸碱度的影响，酸碱度大于9，就会导致发花现象。

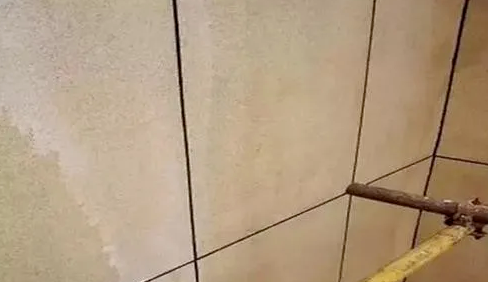

2.施工过程中薄厚不均匀容易出现发花，此外无机真石漆喷涂用量过少、漆膜太薄也会造成发花现象。

3.无机真石漆生产过程中，纤维素比例过高，是发花的直接原因。

1、严格控制基层酸碱度，使用抗碱封闭底漆做封底处理，防止碱性物质析出。

2、严格执行正常施工用量，不偷工减料，正常的无机真石漆理论涂布量为3.0--4.5kg/平米左右

3、按合理比例控制作为增稠剂的纤维素含量。

无机真石漆黄变简单来讲就是颜色发黄，影响美观。

生产商采用了较差的丙烯酸乳液作为粘结剂，乳液经过太阳紫外线照射会发生分解，析出有色物质，最终造成黄变现象。

要求厂家选用优质乳液作为粘结剂，提高产品品质。

合格的无机真石漆漆膜会很硬，用指甲无法扣动。漆膜太软主要是由于乳液选择不当或含量较低，造成漆膜成膜时的涂层不够紧密。

生产无机真石漆时，要求厂家不能选用与制造乳胶漆相同的乳液，应选择粘结力较高、成膜温度更低的复合溶液。

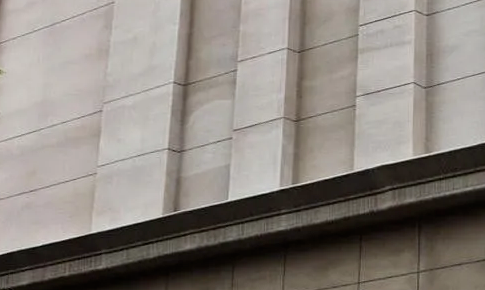

同一墙面没有使用同一批号的涂料, 两批涂料存在色差。无机真石漆涂层色彩完全由砂石颜色决定, 出于地质构造的缘故, 每批彩砂难免有色差, 所以在进材料时,最好要选用同一批石矿加工的彩砂, 进货一次要进全, 以减少色差。涂料储存时分层或表层出现浮色, 喷涂前没有充分搅拌均匀。

同一墙面尽量使用同一批号的涂料；涂料储存时分批放置；喷涂前应充分搅拌均匀后再使用；在进材料时,最好要选用同一批石矿加工的彩砂, 进货一次要进全。
